【FPGA学习笔记】从AD9434采集卡项目看高速接口设计的5个核心误区

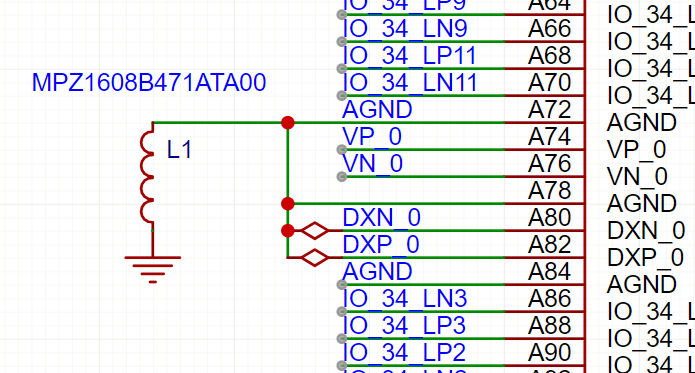

最近在做一个基于 Zynq-7035 和 AD9434 (500MSPS ADC) 的高速数据采集项目。在调试过程中，从最基础的仿真设置，到复杂的 DDR 接口时序，踩了不少坑，也理清了很多底层逻辑。本文总结了 FPGA 开发中关于仿真、时序和高速 IO 的核心知识点。

误区：

为了让仿真跑得快一点，把 Testbench 里的时钟从 #5 (100MHz) 改成 #1 (500MHz)，或者以为把 timescale 改了就能节省 CPU 时间。

真相：

仿真速度 vs. 现实时间： 电脑 CPU 仿真电路是极慢的。试图修改 # 后的数字只会改变虚拟时钟频率，而不会减少 CPU 的计算量。
频率的代价： 乱改频率（特别是改太快，如 #1）会导致严重的时序违例（Setup Violation），甚至因为频率过高导致仿真出现大量红线（X态）。
正确做法：
- timescale 统一设置为 1ns / 1ps（Xilinx 标准）。
- Testbench 频率严格匹配板载晶振（如 50MHz 就写 #10）。
- 加速秘籍： 不要改时钟，而是用 Parameter 修改计数器的阈值（例如仿真时把 1秒的计数器改成 1微秒），缩短业务逻辑的等待时间。

误区：

在 Verilog 里写长串的组合逻辑（如 c = a * b + d / e），认为只要逻辑写对了，FPGA 就能瞬间算出结果。

真相：

物理延迟不可克服： 信号穿过 LUT 和进位链需要物理时间。逻辑级数越深，能跑的频率越低。
流水线哲学： “算的慢没关系，但可以整体顺延”。
- 裸算（Combinational）： 延迟大，频率低（<100MHz），容易导致时序不收敛。
- 流水线（Pipelined）： 插入寄存器（打拍）。虽然单个数据的潜伏期（Latency）增加了，但系统的吞吐率（Throughput）大幅提升，能跑上 400MHz+。
DSP 应用： 乘法和除法必须流水线化。FPGA 里没有除法器，尽量用移位或乘倒数代替。

误区（典型本科生代码）：

认为 AD9434 输出 12 位数据，直接用 IBUFDS 转成单端，然后在时钟上升沿抓取数据即可。

Verilog

// 错误示范：只抓了单沿，丢了一半数据
IBUFDS inst (.O(data), .I(p), .IB(n));
always @(posedge clk) reg_data <= data;

真相：

AD9434 是 DDR 接口： 采样率 500MSPS，时钟只有 250MHz。它在时钟的上升沿和下降沿都在吐数据。
上述代码的后果： 直接丢掉了所有下降沿的数据，采样率腰斩为 250MSPS，且时钟没有上全局时钟树，极其不稳定。
正确解法： 必须使用 Xilinx 原语（Primitive）。
- IBUFDS：差分转单端。
- BUFG：必须把时钟送上全局时钟网络，否则时序没法跑。
- IDDR / ISERDES：利用片上硬核进行双沿采样。

误区：

外部 ADC 是 500M，所以 FPGA 内部逻辑也要跑在 500M。

真相：

FPGA 的速度极限： Zynq-7000 系列（28nm工艺）的内部逻辑跑 500MHz 非常吃力，几乎不可能处理复杂算法。
以位宽换频率： 利用 ISERDES 模块进行串并转换（SIPO）。
- 外部：1 路 500Mbps (DDR)。
- 内部：拆成 4 路并行，频率降为 125MHz。
结论： 接口硬核（IO Bank）负责飙车，内部逻辑（Fabric）负责在舒适区（100-200MHz）处理数据。

误区：

大家都是几纳米工艺，为什么 CPU 能跑 5GHz，FPGA 跑 500MHz 都费劲？

真相：

结构决定速度：
- CPU (ASIC)： 电路是直连的“高速公路”，专为特定计算优化。
- FPGA： 为了可编程，内部充满了“开关矩阵”。电子在 FPGA 里跑，就像在城市里过无数个红绿灯（Mux），大部分时间都花在绕路上。
物理墙： Zynq-7035 的 28nm 工艺和布线资源决定了其物理极限就在 600MHz 左右。要更快？只能换 16nm 的 UltraScale+ 或者更先进的 Versal 系列。

FPGA 开发不仅仅是写 Verilog 语法，更多的是在理解硬件底层架构（如全局时钟树、IO硬核、流水线级数）。对于 AD9434 这种高速项目，“原语（Primitive）+ 流水线（Pipeline）+ 串并转换（SerDes）”
